Samsung EDL kablosu; Qualcomm yonga setine sahip Samsung cihazları cihazın içini açmadan veya anakart üzerindeki donanımsal test-point noktalarına müdahale etmeden doğrudan USB üzerinden EDL (Emergency Download Mode / Qualcomm HS-USB QDLoader 9008) moduna almak için kullanılan, üzerinde anahtar (switch) bulunan özel bir servis kablosudur.
Bu kablo, telefon kapalıyken veri hattı üzerinden işlemciye düşük seviyeli kurtarma sinyali göndererek cihazın doğrudan birincil önyükleyici (Primary Bootloader - PBL) seviyesinde algılanmasını sağlar.

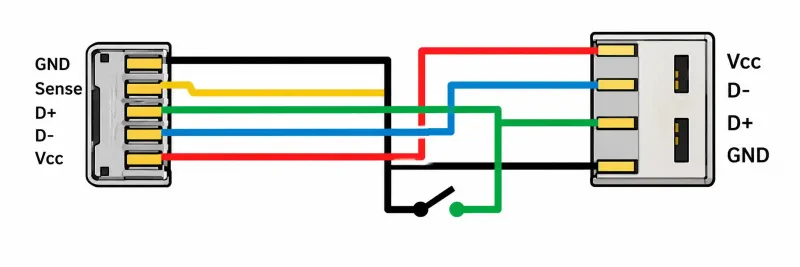

Samsung EDL Kablosu Bağlantı Şeması ve Çalışma Mantığı
Standart bir USB bağlantısında veri aktarımı ve güç dağıtımı yapılırken, Samsung EDL kablosunda D+ (Yeşil) hattı bir push-button/anahtar üzerinden GND (Siyah) hattına köprülenir.
-
VCC (Kırmızı): 5V güç hattı doğrudan USB Type-A'dan Type-C/Micro-USB soketine iletilir.
-
D- (Mavi): Veri iletim hattı doğrudan bağlıdır.
-
Sense (Sarı): Boşta (bağlantısız) bırakılır.
-
D+ (Yeşil): Veri hattı doğrudan bağlanır ve aynı zamanda anahtarın bir ucuna paralel çekilir.
-
GND (Siyah): Toprak hattı doğrudan bağlanır ve anahtarın diğer ucuna köprülenir.
-
Anahtar (Switch): Butona basıldığında D+ ve GND hatları arasında doğrudan kısa devre oluşturur; buton bırakıldığında devre normale döner.
| Pin Adı | Kablo Rengi | Standart Görev | EDL Kablosundaki Bağlantı |
|---|---|---|---|
| VCC | Kırmızı | +5V Güç Beslemesi | Doğrudan bağlantı |
| D- | Mavi | Veri Eksi (Data -) | Doğrudan bağlantı |
| D+ | Yeşil | Veri Artı (Data +) | Doğrudan bağlantı + Anahtara köprü |
| Sense | Sarı | Tanımlama / Algılama | Boşta (Bağlantısız) |
| GND | Siyah | Toprak (Ground) | Doğrudan bağlantı + Anahtara köprü |
| Anahtar | - | Tetikleyici | D+ ile GND arasına seri anahtarlama |
Samsung EDL Kablosu Ne İşe Yarar?
Samsung EDL kablosu ile cihaz Qualcomm HS-USB QDLoader 9008 portunda algılandıktan sonra uygun servis yazılımları (Chimera Tool, DFT Pro, UnlockTool vb.) ve cihaza özgü firehose yükleyicileriyle şu işlemler yapılır:
-
Unbrick & Yazılım Kurtarma: Fastboot veya Download Mode’a dahi girmeyen, bootloader hasarı almış ("hard brick") cihazları kurtarma.
-
Düşük Seviyeli Firmware Yükleme: Cihaza stok ROM, servis yazılımları ve mühendislik paketlerini (ENG ROM) yazma.
-
Debug Dosyaları: Servis işlemleri öncesinde yetkilendirme sağlayan özel debug/patch dosyalarını yükleme.
-
Partition (Bölüm) Onarımı: Bozulmuş EFS, modem, NV data veya boot bölümlerini yeniden yazma ve geri yükleme.
-
FRP ve Yetkili Servis İşlemleri: Desteklenen sürümlerde cihaz kilitlerini ve kimlik doğrulama sorunlarını giderme.
Adım Adım: Samsung EDL Kablosu ile Cihazı 9008 Moduna Alma
Cihazı EDL moduna geçirmek için zamanlama ve tuş sırası kritik öneme sahiptir:
-
Hazırlık: Telefonu tamamen kapatın. EDL kablosunun USB (Type-A) ucunu bilgisayara takın.
-
Anahtarı Aktif Etme: Kablo üzerindeki butona/anahtara basılı tutun (D+ ve GND kısa devre konumunda olmalıdır).
-
Tuş Kombinasyonu: Telefonun Ses Açma (Vol +) ve Ses Kısma (Vol -) tuşlarına aynı anda basılı tutun.
-
Kabloyu Bağlama: Ses tuşları ve kablo butonu basılı durumdayken Type-C ucunu telefona takın.
-
Bekleme: Kablo takıldıktan sonra yaklaşık 2 saniye bekleyin ve ses tuşlarını bırakın.
-
Tetikleme Sırası: Ses Kısma (Vol -) tuşuna arka arkaya 8 kez ritmik olarak basın.
-
Anahtarı Bırakma: 8. basışın hemen ardından kablo üzerindeki anahtarı/butonu serbest bırakın.
-
Port Doğrulama: Bilgisayarda Aygıt Yöneticisi > Bağlantı Noktaları (COM ve LPT) sekmesini açın. Sürücüler doğru yüklüyse cihaz Qualcomm HS-USB QDLoader 9008 (COMx) olarak listelenecektir.
Sıkça Sorulan Sorular (SSS)
Samsung EDL kablosunda direnç kullanılması gerekir mi?
Hayır. Paylaşılan orijinal bağlantı mimarisinde herhangi bir direnç (resistor) bulunmaz. İşlem, D+ hattının anlık olarak doğrudan GND (toprak) hattına buton üzerinden köprülenmesiyle gerçekleştirilir.
Exynos veya MTK işlemcili Samsung cihazlarda çalışır mı?
Hayır. EDL (Emergency Download Mode), Qualcomm yonga setlerine özgü tescilli bir kurtarma protokolüdür. Exynos cihazlarda EUB/ROM modu, MediaTek (MTK) cihazlarda ise BROM modu için farklı bağlantı ve yetkilendirme yöntemleri kullanılır.
Cihaz Aygıt Yöneticisi'nde görünmüyor veya QHSUSB_BULK hatası veriyor, ne yapmalıyım?
Aygıt Yöneticisi'nde sarı ünlemli QHSUSB_BULK görünmesi, cihazın EDL moduna geçtiğini ancak bilgisayarda Qualcomm QDLoader 9008 sürücüsünün (Driver) kurulu olmadığını gösterir. Doğru sürücüyü yüklediğinizde port 9008 olarak güncellenecektir.
Her Qualcomm Samsung modelinde EDL kablosu çalışır mı?
Eski ve orta segment modellerin çoğunda kablo ile 9008 tetiklemesi mümkündür. Ancak yeni nesil güvenlik yamalarına veya UFS 3.1/4.0 depolamaya sahip amiral gemisi modellerde boot ROM seviyesinde kablo tetiklemesi kısıtlanmış olabilir; bu modellerde cihazın arka kapağı açılarak donanımsal Test-Point (TP) noktalarının cımbızla şaselendirilmesi gerekebilir.
